Yapısal Kablolama ve Zayıf Akım: Kurumsal Bina Altyapısı

Kurumsal bir binada değiştirilmesi en pahalı BT bileşeni sunucu değil, kablodur. Sunucuyu bir hafta sonu değiştirirsiniz. Switch’i bir gecede takarsınız. Ama duvarın içine giren kablo, o duvar açılmadan yerinden çıkmaz.

Yapısal kablolama ve zayıf akım işi tam bu yüzden BT’nin sıva altı katmanıdır. Bir binanın su ve elektrik tesisatı gibi: kurulurken herkesin gözü boyada ve mobilyadadır, ama on yıl sonra hâlâ hayatı belirleyen şey sıvanın altında ne olduğudur. İyi yapılmış bir altyapı kendini hiç hatırlatmaz. Kötü yapılmış olanı ise her arızada, her yeni cihazda, her ofis düzenlemesinde faturayı yeniden keser.

Bu rehber, kurumsal network kurulumu hizmetinin fiziksel katmanına odaklanıyor: binada kablolama nasıl planlanır, hangi kablo nereye çekilir, kabinet nasıl düzenlenir, zayıf akım sistemleri bu altyapıya nasıl biner ve en önemlisi, iş neyle teslim alınır. Elinizde şu an karar bekleyen bir teklif varsa, doğrudan kablo seçimi ve mesafe sınırına atlayabilirsiniz.

Yapısal Kablolama Nedir, Zayıf Akım Nereden Başlar?

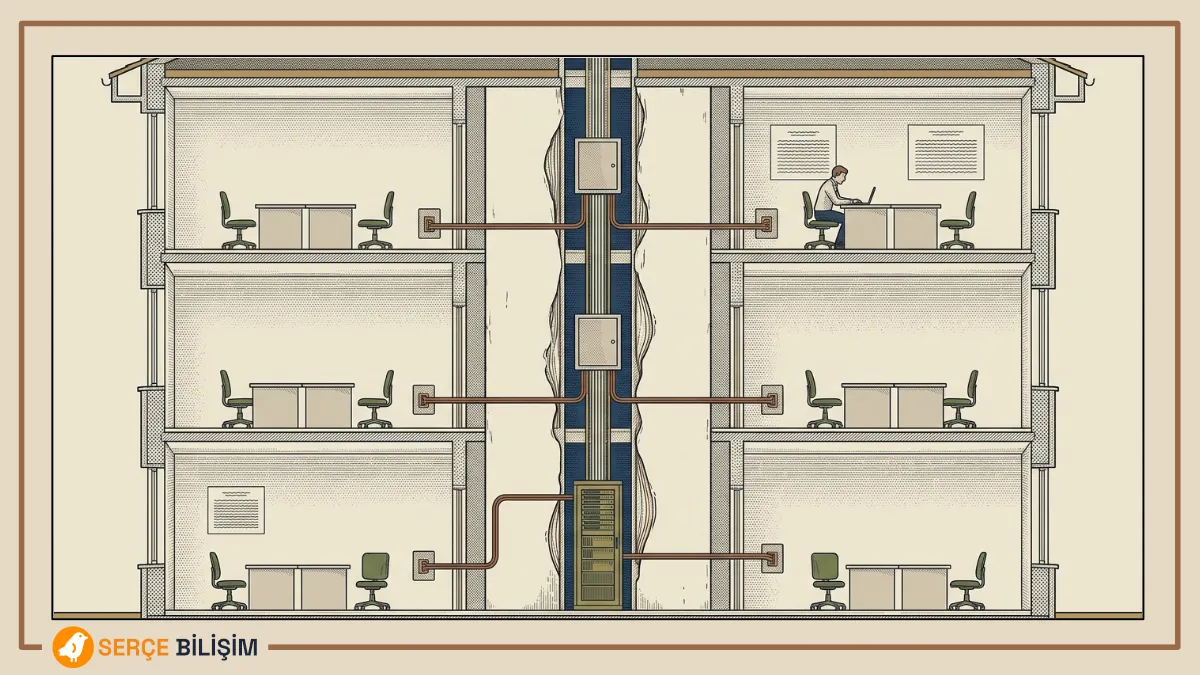

Yapısal kablolama, bir binadaki tüm veri hatlarını cihazdan bağımsız, tek bir standarda göre kurulmuş ortak bir altyapıya toplama işidir. Anahtar kelime cihazdan bağımsız olması: doğru kurulmuş bir yapısal kablolama, ucuna bilgisayar da takılsa IP telefon da takılsa kamera da takılsa çalışır. Kablolama cihazı tanımaz, sinyali taşır.

Bunun alternatifi, sahada hâlâ sık görülen şeydir: her sistem kendi kablosunu kendi çeker. Kameracı gelir kendi hattını çeker, telefoncu gelir kendi hattını, ağ ekibi kendi hattını. Üç yıl sonra tavanda kimin çektiği belli olmayan bir kablo yumağı vardır ve hiçbirinin kaydı yoktur.

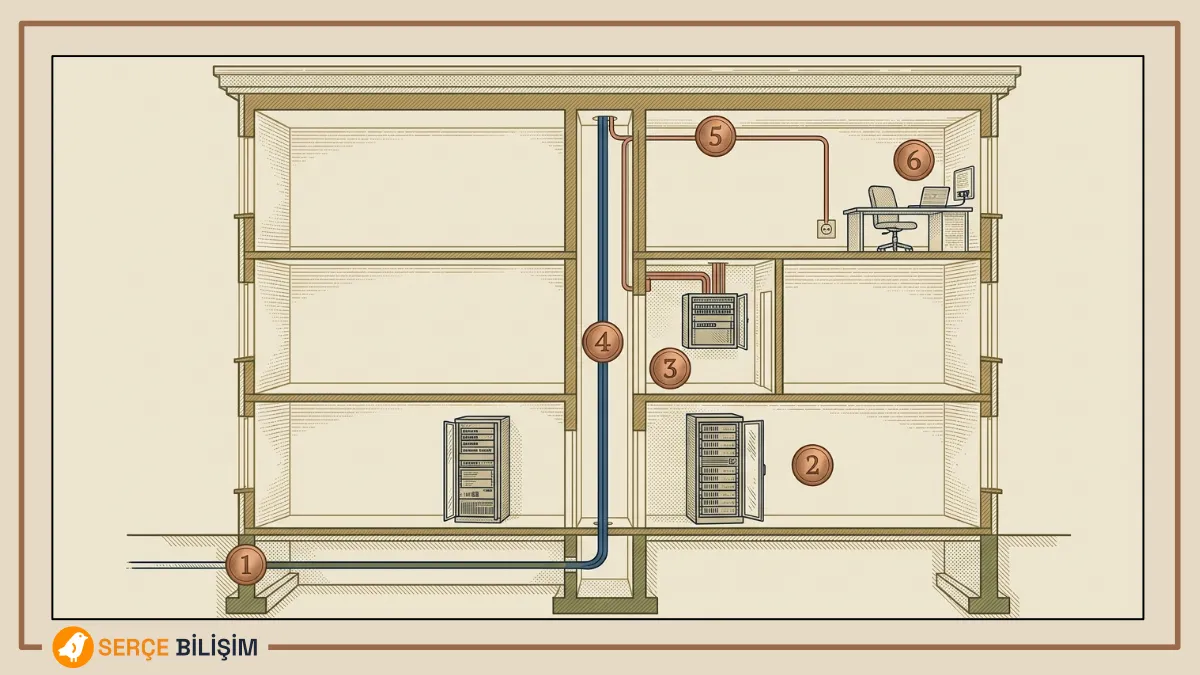

Yapısal Kablolamanın Altı Alt Sistemi

Standartlar yapısal kablolamayı altı alt sisteme böler ve bu bölünme keyfî değildir: her biri binanın farklı bir ölçeğinde çalışır, farklı kablo ister, farklı ekip tarafından yapılır.

1. Giriş tesisatı: dışarıdan gelen hattın binaya girdiği ve bina içi kablolamayla birleştiği nokta. Sahada demarkasyon noktası, kısaca demark denir: operatörün sorumluluğunun bittiği, sizinkinin başladığı sınırdır. Bir arıza konuşulurken “demarkın hangi tarafında” sorusu, işin kimde olduğunu belirler.
2. Ekipman odası: sunucuların, ana switch’lerin ve merkezî ağ ekipmanının bulunduğu oda. Binanın ana dağıtım noktası.
3. Telekomünikasyon odası: kat veya şaft düzeyinde dağıtım yapan oda. Patch paneller ve kat switch’leri buradadır.
4. Omurga kablolama: giriş tesisatını, ekipman odasını ve telekomünikasyon odalarını birbirine bağlayan dikey kablolama. Yüksek bant genişliği gerektirdiği için genellikle fiber optiktir.
5. Yatay kablolama: telekomünikasyon odasındaki patch panelden çalışma alanındaki prize kadar uzanan hat. Bir binadaki kablonun büyük çoğunluğu budur.
6. Çalışma alanı: kullanıcının cihazını ağa bağladığı son nokta.

Bu ayrımı aklınızda tutmanız gereken tek bir pratik sebep var: bir arıza konuşulurken hangi alt sistemden bahsedildiğini bilmek, sorunu yarı yarıya daraltır. Tek bir kullanıcının interneti gitmişse yatay kablolamaya, bütün bir katın interneti gitmişse omurgaya bakılır.

Neden Tek Bir Zayıf Akım Yönetmeliği Yoktur?

Zayıf akım, sahada herkesin kullandığı ve tam olarak anlaşılan bir terimdir: kamera, alarm, geçiş kontrol, yangın algılama, seslendirme, interkom gibi düşük gerilimle çalışan sinyal sistemlerinin toplu adı. Yaygın ölçüt de bellidir, 50 voltun altı.

İlginç olan şu: bu ölçüt havadan gelmiyor ama karşılığını tek bir “zayıf akım yönetmeliğinde” aramaya kalkarsanız bulamazsınız. Elektrik Kuvvetli Akım Tesisleri Yönetmeliği kuvvetli akım tesislerini tanımlar ve düzenler; aynı yönetmelikte tehlikeli gerilim, alçak gerilimde 50 voltun üstü olarak tanımlanmıştır. Sahanın 50 volt ölçütü işte o eşikle aynı sayıya oturur. Zayıf akım ise kuvvetli akımın tanımladığı alanın dışında kalan her şeye verilmiş bir meslek adıdır.

Bunun pratik sonucu önemlidir ve teklif aşamasında karşınıza çıkar. Bir zayıf akım işinde “hangi yönetmeliğe göre yapılıyor” sorusunun tek bir cevabı yoktur, her alt sistemin kendi mevzuatı vardır:

• Yangın algılama: Binaların Yangından Korunması Hakkında Yönetmelik ve TS EN 54 serisi
• Kamera sistemleri: 6698 sayılı Kişisel Verilerin Korunması Kanunu ve Kurul düzenlemeleri
• Kablolamanın kendisi: ANSI/TIA-568 serisi ve uluslararası karşılığı ISO/IEC 11801, etiketleme için ANSI/TIA-606-C

Yani “zayıf akım işi yaptık” cümlesi tek başına bir uygunluk beyanı değildir. Hangi sistemin hangi standarda göre kurulduğu ayrı ayrı sorulur.

Zayıf Akım Sistemleri Neleri Kapsar?

Zayıf akım şemsiyesi altında sayılan sistemler binadan binaya değişir, ama kurumsal bir ofis binasında karşınıza çıkacak olanlar bellidir:

Tablodaki asıl bilgi son sütunda. Zayıf akım sistemlerinin büyük kısmı IP’leştikçe yapısal kablolamanın içine girdi. Kamera artık ayrı bir tesisat değil, ağın bir portu. Ama bir satır bunun dışında kaldı ve orada kalmasının çok sağlam bir sebebi var; yangın algılamaya geldiğimizde onu ayrıca konuşacağız.

İki İş Neden Aynı Projede Yürür?

Yapısal kablolama ile zayıf akım aynı teklifte buluşur, çünkü ikisi de aynı fiziksel kaynağı paylaşır: binadaki kanal ve güzergâh. Duvarı bir kez kırarsınız, tavanı bir kez açarsınız, kanalı bir kez döşersiniz.

Kırılma noktası tam burada görünür hale gelir. Yüz prizlik bir ofiste kanal döşenirken kamera hatlarını da aynı anda çekmek, o kanalı sonradan kamera için yeniden açmaktan kıyaslanamayacak kadar ucuzdur. Sonradan çekim sadece işçilik değil, tadilat demektir: asma tavan sökülür, boya bozulur, ofis birkaç gün çalışamaz hale gelir.

Bu, sıva altı işinin değişmez kuralıdır. Sıva kapanmadan önce alınmayan her karar, sonradan çok daha pahalıya alınır.

Yapısal Kablolama Aşamaları: Keşiften Sertifikalandırmaya

Az önce sıvanın kapanmasından bahsettik; şimdi o sıvanın hangi sırayla kapandığına bakalım. Yapısal kablolama işi yedi aşamada yürür ve bu sıra, işin doğasından gelir.

Yedi Aşama ve Geri Dönüşü Olmayan Nokta

Aşamalar sırasıyla şunlardır:

1. Keşif: binanın gezilmesi, kabinet yerlerinin belirlenmesi, priz sayımı, mesafe ölçümü
2. Kanallama: kablo güzergâhlarının döşenmesi, kanal ve boruların çekilmesi
3. Kablo çekimi: kabloların kanal içinden geçirilmesi
4. Sonlandırma: kabloların patch panele ve prizlere sonlandırılması
5. Etiketleme: her hattın iki ucunun ve sonlandırma noktalarının işaretlenmesi
6. Test: her hattın ölçüm cihazıyla denenmesi
7. Sertifikalandırma: ölçüm sonuçlarının raporlanması ve işin teslimi

Bu listede dikkat edilmesi gereken şey aşamaların adları değil, aralarındaki geri dönüşü olmayan noktadır. İkinci ve üçüncü aşamadan sonra binanın fiziksel durumu değişir: kanal döşenmiş, tavan kapanmıştır. Birinci aşamada yapılan bir eksik, o noktaya kadar bedava düzeltilir; ondan sonra düzeltilmez, yeniden yapılır.

Bu yüzden yapısal kablolamada en pahalı hata her zaman keşif hatasıdır.

Keşif: Kabinet Yeri ve Kat Planı Üzerinde Priz Sayımı

Keşifte alınan iki karar, projenin geri kalanının tamamını belirler: kabinetin nereye konacağı ve kaç priz olacağı.

Kabinet yeri bir mesafe kararıdır. Kabinet, hizmet edeceği en uzak prize kablo uzunluğu olarak 90 metrenin içinde kalmalıdır. Buradaki tuzak, mesafenin kuş uçuşu değil kablo güzergâhı üzerinden hesaplanmasıdır: kablo tavana çıkar, koridoru dolaşır, kolonu iner. Plan üzerinde 40 metre görünen bir nokta, gerçek güzergâhta 80 metreyi bulabilir. Bu yüzden keşifte mesafe tahmin edilmez, güzergâh üzerinden yürünerek ölçülür.

Priz sayımı ise bir gelecek kararıdır. Bugünkü çalışan sayısına göre priz koyarsanız, altyapınız açıldığı gün doludur. Sayımda hesaba katılması gerekenler:

• Her çalışma masası (bilgisayar, IP telefon)
• Toplantı odaları (ekran, konferans cihazı, misafir bağlantısı)
• Yazıcı ve çok fonksiyonlu cihaz noktaları
• Kablosuz erişim noktalarının konumları
• Kamera ve geçiş kontrol cihazlarının noktaları
• Boş bırakılacak yedek prizler

Son madde en çok atlanan ve en ucuz olanıdır. Kanal açıkken fazladan bir hat çekmenin maliyeti kablo bedeliyle sınırlıdır; kapandıktan sonra çekmenin maliyeti tadilattır.

Kod, Standart, Spesifikasyon ve Yönetmelik Aynı Şey Değildir

Keşif raporunda ve teklifte bu dört kelime sürekli geçer ve sıkça birbirinin yerine kullanılır. Aralarındaki fark, bir uyuşmazlık çıktığında hangisinin bağlayıcı olduğunu belirler:

• Kod: ne yapmanız gerektiğini söyleyen, genel kabul görmüş kurallar
• Standart: kodun nasıl yapılacağını tarif eden belge
• Spesifikasyon: belirli bir şirketin veya ürünün kendi gereksinimleri
• Yönetmelik: bir devlet kurumu tarafından zorunlu kılınan ve yasa gereği uyulması gereken düzenleme

Sıralamayı tersinden okuyun: yönetmeliğe uymamak hukuki sonuç doğurur, standarda uymamak işin reddedilmesine yol açar, spesifikasyona uymamak ise yalnız o müşteriyle aranızda bir mesele olur. Yangın algılamanın neden diğer sistemlerden farklı ele alındığını da bu sıralama açıklar: o iş bir yönetmeliğe bağlıdır.

Kablo Seçimi ve Mesafe Sınırı: 90 Metre Neden Pazarlık Konusu Değil?

Keşif bittiğinde elinizde mesafeler vardır ve bunun sonucunda kablo seçimi mümkün hale gelir. Çünkü kablo seçimini belirleyen ilk şey hız değil, mesafedir.

Bakır Kategoriler: Kabloyu Bugüne Değil Ömrüne Göre Seçin

Bakır kablolarda CAT5e, CAT6 ve CAT6A için üst sınır 100 metredir ve bu sınırın ötesine geçmek için araya switch gibi aktif bir bileşen koymak gerekir. Kategoriler arasındaki fark ise taşıdıkları hız ve o hızı hangi mesafede koruyabildikleridir.

Kategori seçiminde pratik yaklaşım şudur: bugünün ihtiyacına göre değil, kablonun ömrüne göre seçin. Bir switch beş yılda değişir, kablo on beş yıl durur. Aradaki maliyet farkı kablo bedelinde birkaç kuruş, işçilikte sıfırdır; çünkü çekim işçiliği hangi kategoriyi çektiğinize göre değişmez.

Bu vakanın genellenebilir tarafı şudur: internette darboğaz her zaman aşırı kullanımdan doğmaz, bazen altyapının kendi tavanıdır. Bir erişim noktasına giden hat 10 Mbps’te kilitliyse, o noktaya bağlanan on kişinin teorik toplamı da 10 Mbps’tir; kimse fazla kullanmasa bile hız yetmez. Aynı hesap yukarıdan da işler: 1 Gbps’lik bir çıkışınız varsa ve erişim noktası 100 Mbps taşıyan bir hatla bağlıysa, bugün sıkışmasanız da tavanı baştan koymuş olursunuz.

Bunun iki pratik sonucu var. Bir lokasyonu devraldığınızda kabloyu da devralırsınız ve ne devraldığınızı ancak ölçerek bilirsiniz. Kablolama işini verdiğiniz tarafı da denetleyin: ucuza çıksın diye düşük kaliteli kablo çekildiği sahada duyulan bir şeydir ve işi kontrol eden biri yoksa fatura yıllar sonra internet şikâyeti olarak gelir. O şikâyetin cevabı önce hat kapasitesinde, sonra cihazda, sonra yapılandırmada aranır; sebep sıvanın altındayken bu arayış insanı gerçek çözümden uzaklaştırır.

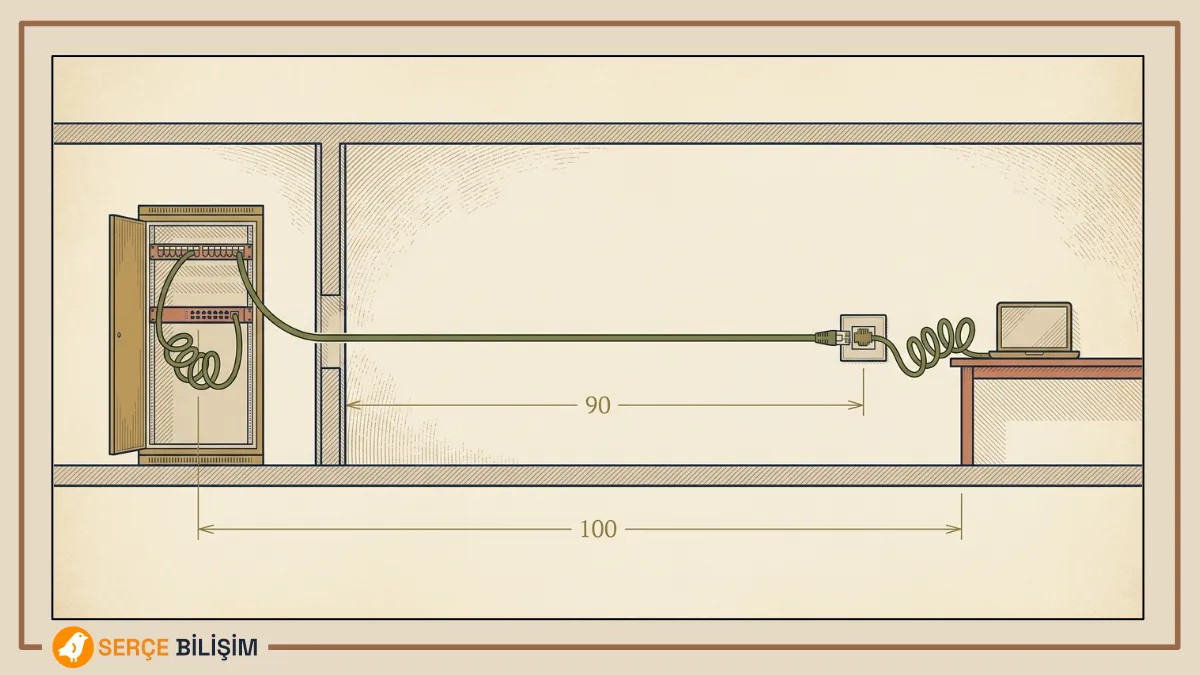

90 + 10 Kuralı: Patch Kablo da Bütçeden Yer

100 metrelik sınır, çoğu insanın sandığı gibi duvarın içindeki kabloya ait değildir. Bu bütçe uçtan uca tüm yolu kapsar ve ikiye ayrılır:

• Kalıcı hat (yatay kablolama): patch panelden duvar prizine kadar, en fazla 90 metre
• Kordonlar (patch kablolar): kabinet içindeki ve kullanıcı tarafındaki esnek kablolar, tek başına 6 metreyi, toplamı 10 metreyi geçmemeli

Peki neden kordonlara ayrı ve görece cömert bir bütçe ayrılıyor? Cevap kablonun içindedir. Duvara giren kablo tek telli iletken kullanır; kordonlar ise elle takılıp çıkarıldıkları, büküldükleri için çok telli iletken kullanır. Çok telli iletken esnektir ama sinyali daha fazla zayıflatır. Yani bir metre patch kablo, bir metre yatay kablodan daha pahalıya gelir; bütçe hesabı bu farkı baştan kabul eder.

Bunun sahadaki karşılığı çok somut: kabinete gelip iki metrelik bir hattı beş metrelik patch kabloyla bağlamak masum bir tercih değil, bütçeden yemektir. Kabloyu kısaltmak yerine “nasılsa çalışıyor” demek, hattı sınırın kenarına iter.

Fiber Optik Ne Zaman Zorunlu Hale Gelir?

Fiber optik, bakırın yetişemediği iki durumda tercih değil zorunluluktur: mesafe 90 metreyi aştığında ve omurga kapasitesi bakırın taşıyabileceğinin üstüne çıktığında.

Birinci durum en sık kat arası ve bloklar arası bağlantılarda çıkar. Çok katlı bir binada zemin kattaki ekipman odasından en üst kattaki telekomünikasyon odasına çıkan hat, dikey güzergâhta kolayca 90 metreyi geçer. İkinci durum ise şurada görünür: kat switch’lerinin her biri onlarca kullanıcı taşıyorken, o kat switch’ini merkeze bağlayan tek bir hat vardır. O hat darboğaz olursa katın tamamı yavaşlar.

Fiberin bir de görünmeyen bir avantajı var ve kurumsal binalarda önemlidir: fiber elektriksel gürültüden etkilenmez ve elektriksel bağlantı kurmaz. Asansör motoru, jeneratör veya büyük bir pano hattının yanından geçmesi gereken bir omurga için bu, teknik bir kolaylık değil, sorun çıkmamasının garantisidir.

PoE Bütçesi Kablo Seçimini Nasıl Değiştirir?

PoE (Power over Ethernet), cihazın hem verisini hem elektriğini aynı kablodan almasıdır ve zayıf akım sistemlerinin yapısal kablolamaya taşınmasının teknik sebebi tam olarak budur. Kamera, erişim noktası veya IP telefon için ayrı bir elektrik hattı çekmenize gerek kalmaz.

Ama PoE, kablonun üzerine veri yükünün yanına bir de ısı yükü bindirir. Elektrik akımı iletkenden geçerken kabloyu ısıtır, ısınan kablo sinyali daha fazla zayıflatır. Bu etki tek bir kabloda önemsizdir, ama kanal içinde sıkı bir demet halinde yüzlerce kablo varsa demetin ortasındaki kablolar ısıyı atamaz.

Bunun iki pratik sonucu var:

• Yoğun PoE kullanılacak projelerde daha kalın iletkenli kategori seçilir. Kalın iletken hem daha az ısınır hem gerilim düşümü daha azdır.
• Bakır kaplı alüminyum (CCA) kablo bu işte kullanılmaz. Alüminyum iletken bakırdan daha yüksek dirençlidir; PoE altında daha çok ısınır ve cihazın ucuna ulaşan gerilim düşer. Ucuz kablo burada kendini kablo bedelinde değil, altı ay sonra sebepsiz yere yeniden başlayan kameralarda gösterir.

Kanal, Kablo Çekimi ve Sahada Yapılmaması Gerekenler

Kablo seçildikten sonra sıra onu binaya yerleştirmeye gelir ve işin kalitesini belirleyen asıl aşama burasıdır. Doğru kablo, yanlış çekilirse yanlış kablodan daha iyi sonuç vermez.

Sahada Bulunması Gereken Tipik Ekipman

Kablolama işine çıkan bir ekibin çantasında bulunması gerekenler:

• Merdiven, en az iki adet: biri 6-7 basamaklı, biri 3 metrelik teleskopik. Tek merdivenle çıkılan iş, ikinci merdiven gerektiğinde durur.
• Çalışma platformu: yüksek tavanlı alanlarda merdiven yerine
• Kablo çakma aleti (punch down): kabloyu patch panele ve prize sonlandırmak için
• Kablo soyucu ve sıkma aleti (crimping): konektör takmak için
• Kablo test cihazı: hattın devamlılığını ve sıralamasını kontrol için
• Ton üreteci ve amplifikatör probu: sahadaki adıyla “bili bili”; etiketsiz bir kabloyu demet içinde bulmak ve hattın nereye gittiğini izlemek için
• Kafa feneri: asma tavan ve şaft içinde iki eliniz de doludur, pilli olanı tercih edilir
• Kablo bağı ve cırt cırtlı bant
• M6 kabinet somun ve vida seti: kabinet içi montaj için
• Tornavida takımı, yalıtım bandı, keçeli kalem
• RJ45 konektör ve EuroModül
• Etiket yazıcısı

Listedeki son kalem, elle yazılmış etikete göre bir konfor değil, bir standart gereğidir; etiketleme bölümünde sebebini göreceğiz.

Veri ve Elektrik Kablosu Aynı Kanala Girmez

Bu, sahada en sık ihlal edilen ve sonucu en geç ortaya çıkan kuraldır. Elektrik kablosunun etrafında oluşan elektromanyetik alan, yanından paralel giden veri kablosuna gürültü bindirir. Sonuç kopma değil, çoğu zaman daha sinsi bir şeydir: hat çalışır, ama paket kaybeder.

Uygulama kuralları nettir:

1. Veri ve elektrik ayrı kanaldan gider. İki yollu kablo kanalları ve tavan montajlı galvaniz kanallardaki ayrı bölmeler tam olarak bunun içindir.
2. Aynı kanalı paylaşmak zorunda kalınırsa, elektrik kablosu kanalın bir köşesinden, veri kablosu diğer köşesinden çekilir. Aralarındaki mesafe ne kadar artarsa etkileşim o kadar azalır.
3. Kesişme gerekiyorsa 90 derecelik açıyla, birbirine değmeden geçilir. Paralel giden iki kablo boyunca etkileşir; dik kesişen iki kablo yalnız tek bir noktada, en kısa süreyle etkileşir.
4. Veri kablosu su borusuna, gaz borusuna veya güvenli olmayan yüzeylere sabitlenmez. O borularda oluşacak bir arıza doğrudan kablonuzu etkiler.

Kanal Doluluğu, Büküm ve Demet Bağlama

Kablonun fiziksel olarak zarar görmesi, çekim sırasında olur ve gözle görünmez. Dikkat edilecekler:

• Kanal ve borular aşırı doldurulmaz. Dolu kanaldan kablo çekmek kabloyu sıkıştırır ve ezer; ayrıca sonradan hat eklemeyi imkânsız hale getirir.
• Makaradan çekerken kablonun bükülmesine, düğümlenmesine veya bir yere takılmasına izin verilmez. Ağ kablosunun performansı içindeki çift bükümlü tellerin geometrisine bağlıdır; o geometri deforme olduğunda kablo kategorisinin vaat ettiği performansı vermez.
• Kablo demetleri sıkı bağlanmaz. Özellikle ezilme geriliminin oluştuğu noktalarda plastik kablo bağını sıkmak, kabloyu içeriden bozar. Bunun yerine cırt cırtlı bant kullanılır: demeti tutar, ezmez ve sonradan sökülüp yeniden düzenlenebilir.
• Sıkı bağlanmış demet, arıza anında ayrıca bir zaman kaybıdır. Tek bir hattı ayırmak için bütün demeti kesmek gerekir.

Sıkı bağlama, PoE devredeyken ayrı bir sorun daha üretir: az önce konuştuğumuz ısı, sıkıca paketlenmiş bir demetin ortasında birikir ve dışarı atılamaz.

Ağ Dolabı (Kabinet) Seçimi ve Raf Diyagramı

Kanaldan geçen her kablo eninde sonunda bir yerde sonlanır ve orası kabinettir. Kabinet, yapısal kablolamanın kalbi olduğu kadar, projenin en çok küçümsenen kalemidir: doğru seçilmemiş bir kabinet, doğru çekilmiş kabloları da kullanılamaz hale getirir.

U Standardı: İçeride Standart Var, Dışarıda Yok

Kabinetlerde iç yükseklik U birimiyle ölçülür ve bu, bütün cihazların kabin içine sığması için oluşturulmuş bir standarttır. 1U tam olarak 44,45 mm’dir ve her cihaz yüksekliğini bu birimle beyan eder. Sayı cihaz tipine göre değil modele göre değişir: switch’lerin çoğu 1U’dur ama şasi tipi olanlar daha fazlasını kaplar, sunucular ise modeline göre 1U da 2U da olabilir. Önemli olan sayının kendisi değil, hangi üreticiden alırsanız alın aynı birimle konuşuluyor olmasıdır.

Buradaki asıl bilgi, standardın nerede bittiğidir: dış yükseklik, genişlik ve derinlik için böyle bir standart yoktur. Yani “42U kabinet” ifadesi size cihazların sığacağını söyler, kabinetin odaya sığacağını söylemez. Özellikle derinlik ölçüsü sahada sık sorun çıkarır: sığ bir kabinete derin bir sunucu girmez, girse bile arkasında kablo için yer kalmaz.

Kabinet Tipleri: Duvar, Soho ve Dikili

Kurumsal projelerde karşınıza çıkacak tipler ve gerçek kullanım sınırları:

Tablodaki taşıma kapasitesi sayıları teknik bir ayrıntı gibi görünür ama en pahalı yanlış seçim oradan çıkar. Duvar tipi bir kabinet, adı üstünde, duvara asılıdır ve yaklaşık 60 kilogram taşır. İçine patch panel, switch ve bir de küçük bir sunucu koyduğunuzda o sınıra beklediğinizden hızlı yaklaşırsınız. Dikili tiplerde de aralık geniştir: ekonomik modeller 600 kilogram civarında kalırken, ağır hizmet modelleri 2 tona kadar çıkar.

Kabinet seçerken sorulacak soru “kaç U cihazım var” değil, “beş yıl sonra bu kabinette ne olacak” sorusudur. Kabinet değiştirmek, içindeki her şeyi sökmek demektir.

Raf Diyagramı Neden Kurulumdan Önce Çizilir?

Raf diyagramı, kabinetin içine hangi cihazın hangi U seviyesine yerleşeceğini gösteren çizimdir ve kurulumdan önce hazırlanır. Visio, Edraw veya ConceptDraw gibi çizim programları bu iş için kullanılır.

Sonradan çizilen bir diyagram yalnızca bir belgedir. Önceden çizilen diyagram ise bir karardır ve şunları baştan çözer:

• Ağır cihazların altta, hafiflerin üstte olması
• Patch panellerin bağlanacakları switch’lerin hemen yanında olması, böylece patch kabloların kısa kalması
• Isı üreten cihazların üst üste yığılmaması
• Kablo yönetim aparatlarının yerlerinin ayrılması
• Büyüme için boş U bırakılması

İkinci madde, az önce konuştuğumuz 10 metrelik kordon bütçesinin doğrudan devamıdır: patch panel ile switch arasındaki mesafe kısaldıkça kordon kısalır, kordon kısaldıkça bütçe rahatlar.

Kabinet düzeni ve raf diyagramı, bir veri merkezi taşıma projesinde ayrıca kritik hale gelir: taşınan şey cihazlar değil, o cihazların birbirine göre konumudur.

Etiketleme: ANSI/TIA-606-C ve Renk Kodu Disiplini

Kabinet dolduğunda ortaya yeni bir sorun çıkar: hangi kablonun nereye gittiği artık gözle anlaşılmaz. Etiketleme, bu sorunun tek çözümüdür ve keyfî bir düzen alışkanlığı değil, kendi standardı olan bir iştir. O standardın adı ANSI/TIA-606-C’dir.

Etiketlemenin Beş İlkesi

Standardın arkasındaki kavramlar şunlardır:

1. Kalıcılık: etiket ürünün üzerine kalıcı olarak yerleştirilir ve üzerindeki bilgi silinmeyecek şekilde yazılır.
2. Her iki ucun tanımlanması: kablonun iki ucu da etiketlenir. Tek ucu etiketli bir kablo, arıza anında yarısı kayıp bir bilgidir.
3. Sonlandırma noktalarının tanımlanması: yalnız kablo değil, sonlandığı noktalar da etiketlenir.
4. Okunabilirlik: etiketler okunaklı olmalıdır ve elle yazma yerine yazıcıyla basılır.
5. Kayıt: etiketlerdeki bilgiler bir yerde kayıt altına alınır.

Dördüncü madde bir zevk meselesi gibi görünür, değildir: elle yazılmış bir etiket zamanla silinir, farklı kişiler farklı yazar ve en önemlisi, okunaklı olmadığında kimse ona güvenmez. Güvenilmeyen etiket, olmayan etiketle aynı şeydir.

Beşinci madde ise etiketlemeyi bir kablo işi olmaktan çıkarıp envanterin parçası yapar. Kayıt, bir tablo dosyası kadar basit olabileceği gibi, envanter yönetimi tarafında tuttuğunuz kayıtlarla da birleşebilir.

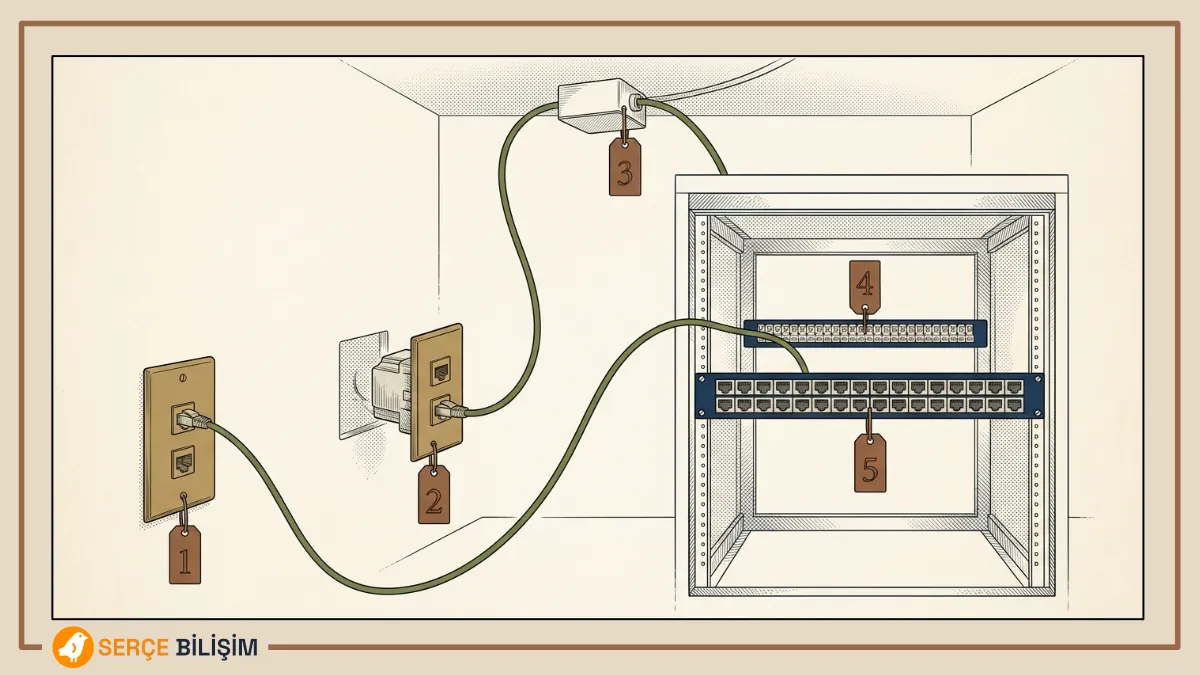

Etiket Nerelerde Bulunmalı?

Standart, etiketin bulunması gereken noktaları tek tek sayar:

• Duvar prizinde
• Duvar prizinin arkasında
• Kullanılmışsa geçiş kutusunun (junction box) üzerinde
• Yama panelinin (patch panel) arkasında
• Yama panelinin ön yüzünde

Listedeki “arkasında” ifadeleri fazlalık gibi durur. Değildir. Ön yüzdeki etiket günlük kullanım içindir, arkadaki etiket arıza anı içindir. Bir hattı takip etmek için paneli söktüğünüzde ön yüzdeki etiketi göremezsiniz; o an size lazım olan bilgi, tam olarak arkada duran etikettir.

Etiket şemasının kendisi standart tarafından tek bir formatla dayatılmaz, ama okunduğunda hattın yerini söylemesi beklenir. Yaygın bir kalıp şudur:

B2-K03-P01-24
│   │   │   └── patch panel port numarası
│   │   └────── patch panel numarası
│   └────────── kat
└────────────── blok / bina

Patch Kablo Renk Kodu: Kabinete Bakınca Görmek

Etiket size bir hattın nereye gittiğini söyler, ama okumanızı gerektirir. Renk kodu ise okumadan, bakar bakmaz söyler. Kabinet içinde renkli kordonlar kullanmak, önemli bağlantıların anında ayırt edilmesini sağlar.

Burada evrensel bir standart yoktur; önemli olan kendi standardınızı belirlemek ve ona sadık kalmaktır. Aşağıdaki tablo benim sahada kullandığım şema. Yaygın olduğu iddiasında değilim; kendi şemanızı kurarken başlangıç noktası olarak alabilir, kurumunuzun alışkanlığına göre değiştirebilirsiniz:

Bu şemanın değeri arıza anında ortaya çıkar. Kabinete baktığınızda turuncu kordonların hepsinin kamera olduğunu bilmek, bir kamera arızasında hangi bölgeye bakacağınızı okumadan söyler. Aynı disiplin, bir hattı yanlışlıkla sökme riskini de düşürür: yeşil kordonlara dokunmadan önce iki kez düşünürsünüz.

Zayıf Akım Sistemleri: Kamera, Geçiş Kontrol ve Yangın Algılama

Buraya kadar kurduğumuz şey, tek başına disiplinli bir veri altyapısıydı. Bunun sonucunda üzerine zayıf akım sistemleri binebilir hale geldi. Şimdi hangilerinin bu altyapının içine girdiğine, hangisinin girmediğine bakalım.

IP Kamera Artık Yapısal Kablolamanın Bir Portudur

IP kameralar standart ağ kablosuyla bağlanır, ağdan IP adresi alır ve PoE üzerinden beslenir. Yani bir kamera noktası, kablolama açısından bir bilgisayar prizinden farklı değildir: yatay kabloyla telekomünikasyon odasındaki switch’e gider.

Bunun doğrudan sonucu şudur: kameralar için ayrı bir kural seti yoktur, bu makalede konuştuğumuz her şey onlar için de geçerlidir. 90 metre sınırı kamera hattı için de 90 metredir. Kategori seçimi kamera için de aynıdır, hatta yüksek çözünürlüklü kameralarda daha önemlidir. CCA kablo tuzağı en çok kamera projelerinde karşımıza çıkar, çünkü kamera hatları uzundur ve PoE yükü süreklidir.

Eski binalarda bulacağınız koaksiyel kablo altyapısı ise ayrı bir hikâyedir. Mevcut koaksiyel hatlar dönüştürücülerle değerlendirilebilir, ama yeni kurulan bir sistemde koaksiyele dönmenin teknik bir gerekçesi kalmamıştır.

Kamera adreslemesi ve kayıt tarafı, ağ tarafındaki iki karara bağlanır: cihazların IP adresleme planı içinde nereye oturacağı ve kayıtların nerede, ne kadar süreyle tutulacağı. İkincisi bir yedekleme ve saklama kararıdır ve kamera sayısıyla birlikte hızla büyür.

Kamera Yerleşimi Aynı Zamanda Hukuki Bir Karardır

Kamera kablosunu çektiğiniz yer, kameranın nereye bakacağını belirler. Ve kameranın nereye baktığı, artık yalnız teknik bir tercih değildir.

Kişisel Verileri Koruma Kurumu, 8 Haziran 2026 tarihinde iş yerlerinde güvenlik kamerası sistemi kullanımına dair bir kamuoyu duyurusu yayımladı. Duyurunun kablolama kararlarını doğrudan etkileyen maddeleri şunlar:

• Meşru amaçlar sınırlıdır: iş sağlığı ve güvenliğinin sağlanması, iş kazalarının önlenmesi, iş yeri güvenliği, suçun önlenmesi ve tespiti. Çalışanın verimli çalışıp çalışmadığını izlemek veya disiplin sağlamak meşru amaç sayılmaz.
• Bazı alanlara kamera yerleştirilmez: tuvalet, soyunma odası, mescit ve dinlenme alanı gibi özel alanlar.
• Ölçülülük aranır: kamera yerleşimi, görüş açısı, kayıt kapsamı ve izleme sıklığı ölçülü olmalı, çalışanın makul mahremiyet beklentisi gözetilmelidir. Geniş açılı veya yüz odaklı kayıtlardan kaçınılır.
• Aydınlatma yükümlülüğü tabelayla bitmez: 6698 sayılı Kanun’un 10. maddesi gereği bilgilendirme yapılır ve girişteki “kamera ile izlenmektedir” ibaresi tek başına yeterli sayılmaz.
• Kayıtlar süresiz saklanmaz: mümkün olan en kısa süre tercih edilir ve sistemde otomatik imha mekanizması bulunması beklenir.
• Ses kaydı ayrı değerlendirilir: ses kayıt özelliği, hukuki gerekçesi açıkça ortaya konmadan kullanılmamalıdır.

Bunun kablolamayla ilişkisi doğrudandır. Yanlış konumlandırılmış bir kamera noktasını düzeltmek, yazılımdan bir ayar değiştirmek değildir: kablo sıva altındadır, yeni nokta yeni güzergâh ister. Bu yüzden kamera noktaları keşif aşamasında, kat planı üzerinde ve bu ölçütler gözetilerek belirlenir. Kurulum bittikten sonra fark edilen bir mahremiyet sorunu, teknik bir düzeltme değil tadilat konusudur.

Duyurunun hukuki tarafını ayrıntılı okumak isterseniz, konuyu değerlendiren hukukçu yorumlarından biri Erdem & Erdem’in kamuoyu duyurusu değerlendirmesidir. Teknik tarafın tamamı, yani hangi yükümlülüğün hangi sistem ayarına karşılık geldiği, KVKK teknik uyum rehberimizde ele alınıyor.

Yangın Algılama: Yapısal Kablolamaya Girmeyen Tek Hat

Yangın algılama sistemi, zayıf akım şemsiyesi altındaki diğer sistemlerden farklıdır ve farkı tek bir cümlede toplanır: yangın anında çalışmaya devam etmesi beklenen tek sistem odur.

Bu beklenti, kabloyu doğrudan belirler. Sıradan bir ağ kablosu yangında birkaç dakika içinde işlevini kaybeder; yangın algılama hattından ise alevin içinde dahi sinyal taşımaya devam etmesi istenir. Bu yüzden yangın hatlarında yangına dayanıklı ve halojensiz kablolar kullanılır. Sahada karşınıza çıkacak iki sınıflandırma şudur: FE180, iletkenin alev altında 180 dakika çalışmaya devam etmesini; PH120 ise darbe ve su püskürtme gibi ek zorlamalar altında devre bütünlüğünün 120 dakika korunmasını ifade eder. Halojensiz olması ise yangın anında zehirli ve aşındırıcı gaz çıkmamasını sağlar; kapalı bir binada dumandan kaynaklanan risk, alevden kaynaklanan riskten önce gelir.

Sistemin tamamı, Binaların Yangından Korunması Hakkında Yönetmelik uyarınca TS EN 54 serisine uygun olmak zorundadır; uygulama tarafında TSE CEN/TS 54-14 esas alınır. Bu standartların getirdiği ve proje aşamasında karşınıza çıkacak somut sınırlardan bazıları:

• Tek bir algılama bölgesinin döşeme alanı 2000 metrekareyi aşmamalıdır
• Bir bölge 32 noktasal dedektörden fazlasını içermemelidir
• Bölgeye giriş noktasından en uzak noktaya mesafe 60 metre olmalıdır
• Düz tavanlarda duman dedektörleri tavandan en az 25 mm, en fazla 600 mm mesafede konumlanır
• Isı dedektörlerinde bu aralık en az 25 mm, en fazla 150 mm’dir

Buradaki sayıları ezberlemeniz gerekmez. Aklınızda kalması gereken tek şey şudur: yangın algılama, ağ ekibinin yapısal kablolamayla birlikte çektiği bir hat değildir. Kendi standardı, kendi kablosu, kendi projesi ve kendi denetimi vardır. Aynı binada, aynı zamanda, hatta aynı ekiple yürüyebilir; ama aynı kanaldan gitmez ve aynı kabloyla çekilmez.

Geçiş Kontrol, Seslendirme ve Diğer Zayıf Akım Hatları

Geriye kalan zayıf akım sistemleri, ağ tarafından bakıldığında iki gruba ayrılır.

IP tabanlı olanlar yapısal kablolamanın içindedir: modern kartlı geçiş okuyucuları, turnikeler, personel devam kontrol cihazları ve IP interkomlar ağ kablosuyla bağlanır, çoğu PoE ile beslenir. Bunlar için ayrı bir altyapı planlamanıza gerek yoktur, priz sayımında birer nokta olarak yer alırlar.

Kendi hattını isteyenler ise ayrı planlanır: seslendirme ve acil anons sistemlerinin hoparlör hatları, klasik hırsız alarm sensör hatları ve bazı bina otomasyonu veri yolları kendi kablo tiplerini kullanır. Bunlar kanal planına dahil edilir, ama yapısal kablolamanın patch panel düzenine girmez.

Ayrımı yaparken sorulacak soru basittir: bu cihaz ağa mı bağlanıyor, yoksa kendi paneline mi? Ağa bağlanıyorsa yapısal kablolamanın bir portudur; kendi paneline gidiyorsa ayrı bir hattır.

Zayıf Akım Trafiğini VLAN ile Ayırmak

Kameralar, geçiş kontrol cihazları ve IP telefonlar aynı fiziksel kablolamayı kullanıyor olsa da, aynı ağda serbestçe dolaşmamalıdırlar. Ayrım VLAN ile yapılır ve üç ayrı sebebi vardır.

Birincisi güvenliktir. Bir kamera, ağdaki en zayıf halkadır: nadiren güncellenir, çoğu zaman varsayılan ayarlarıyla çalışır ve fiziksel olarak binanın dışına bakan bir duvarda asılıdır. O kameranın bulunduğu ağ segmenti, muhasebe bilgisayarlarının bulunduğu segmentle aynı olmamalıdır.

İkincisi trafiktir. Kamera görüntüsü sürekli ve yoğun bir akıştır; kullanıcı trafiğiyle aynı yayın alanında dolaşması gereksiz yük üretir.

Üçüncüsü yönetimdir. Cihazları ayrı bir segmentte topladığınızda adresleme öngörülebilir hale gelir, DHCP rezervasyonları düzenli kalır ve bir cihazı aramak için bütün ağı taramanız gerekmez.

Fiziksel port güvenliğini bir adım ileri taşımak isterseniz, duvardaki kamera prizine takılan cihazın gerçekten kamera olduğunu doğrulamak için 802.1X ve RADIUS devreye girer. Binanın dışına bakan bir kamera prizinden ağa girmeye çalışan biri, kimlik doğrulaması olmadan hiçbir yere ulaşamaz.

Kablo Test Raporu ve Arıza Tespiti: İş Neyle Teslim Alınır?

Her şey çekildi, sonlandırıldı ve etiketlendi. Ama bunların hiçbiri hattın çalıştığını kanıtlamaz. Bir binanın kablolaması, tıpkı bir binanın kendisi gibi, kullanıma açılmadan önce denetlenir: iskân belgesi olmayan bir bina nasıl teslim alınmazsa, test raporu olmayan bir kablolama da teslim alınmaz.

Permanent Link ve Channel Testi Farkı

Kablo testi iki farklı şekilde yapılır ve hangisinin yapıldığı raporda yazar:

• Permanent link (kalıcı hat) testi: yalnız duvarın içindeki kalıcı hattı ölçer, yani patch panel ile duvar prizi arasını. Kurulumu yapan firmanın işini ölçen testtir.
• Channel (kanal) testi: kordonlar dahil uçtan uca tüm yolu ölçer. Kullanıcının gerçekte deneyimlediği hattı ölçer.

İkisinin sınır değerleri farklıdır, çünkü ölçtükleri şey farklıdır. Bir kurulumu teslim alırken beklenen genellikle permanent link testidir: kordonlar sonradan değişebilir, ama duvarın içindeki hat kalıcıdır. Bir arızayı araştırırken ise channel testi daha anlamlıdır, çünkü sorunun kordonlardan kaynaklanıp kaynaklanmadığını gösterir.

Test Raporunda Bakılacak Değerler

Test cihazının verdiği rapor uzun görünür, ama bakılacak birkaç kalem vardır:

Raporda görülecek en kritik ayrım PASS ile PASS* arasındaki farktır: yıldızlı sonuç, hattın sınırın ölçüm belirsizliği kadar yakınından geçtiğini söyler. Yani “geçti ama kıl payı” demektir. Yeni kurulmuş bir altyapıda yıldızlı sonuç kabul edilmez; o hat bugün çalışır, ama ilk zorlamada sınırın altına düşer.

Cihaz Yokken Arıza Nasıl Bulunur: Ton Üreteci ve Prob

Elinizde sertifikalı bir test cihazı olmadığında da yapılabilecek çok şey var. Sahanın klasik aleti, resmî adıyla ton üreteci ve amplifikatör probu, sahadaki adıyla “bili bili” cihazıdır.

Çalışma mantığı basittir ve tam da bu yüzden güvenilirdir: cihazın bir ucu kablonun bir tarafına bağlanır ve hatta bir ses sinyali (ton) basar. Diğer ucundaki prob, kabloya değmeden, yalnız yakınından geçirildiğinde o sinyali yakalar ve sesli olarak duyurur. Böylece bir kablo demetinin içinde hangi kablonun aradığınız kablo olduğunu, uçlarını sökmeden bulabilirsiniz.

Bu alet iki işi çözer: etiketsiz bir kabloyu tanımlamak ve hattın fiziksel olarak nereye gittiğini izlemek. Yapamadığı şey ise hattın performansını ölçmektir. Ton üreteci size kablonun var olduğunu söyler, yeterince iyi olduğunu söylemez.

Kablolama Kaynaklı Beş Tipik Belirti

Bir arızanın kablolamadan kaynaklandığını gösteren belirtiler bellidir ve büyük çoğunluğu şu beş başlıkta toplanır:

1. Hiç bağlantı kurulamıyor. Cihaz ağı hiç görmüyor.
2. Ağ görünüyor ama hiçbir şeye erişilemiyor.
3. Bağlantı var, ama veri çok yavaş gidiyor.
4. Veri aktarımında sürekli düşük verim alınıyor.
5. Bağlantı gidip geliyor: önce bağlı diyor, sonra kopuyor, sonra tekrar bağlanıyor.

Bu listede en çok yanıltan madde sonuncusudur. Kopan bir hat kolay teşhis edilir, çünkü sorun ortadadır. Gidip gelen bir hat ise haftalarca “internetimiz bazen yavaşlıyor” şikâyeti olarak dolaşır, kimse ciddiye almaz ve genellikle önce yazılımda, sonra internet servis sağlayıcısında aranır. Halbuki gidip gelen bağlantının klasik sebebi fizikseldir: sınırın kenarındaki bir hat, ezilmiş bir kablo, gevşemiş bir sonlandırma ya da elektrik hattıyla paralel giden bir güzergâh.

Bu tür bir arızada başlangıç noktası her zaman aynı olmalıdır: o hattın test raporuna bakmak. Rapor varsa, hattın kurulum anındaki durumunu bilirsiniz ve o günden bugüne ne değiştiğini ararsınız. Rapor yoksa, aramaya sıfırdan başlarsınız.

Altyapı devreye alındıktan sonra hatların durumunu sürekli izlemek isterseniz, switch portlarındaki hata sayaçları SNMP ile izleme tarafında toplanabilir. Fiziksel bir hattın bozulmaya başladığını, kullanıcı şikâyet etmeden önce port hata sayaçlarındaki artıştan görürsünüz.

Sonuç: Sıva Altına Giren İşi Bir Kez Doğru Yapmak

Yapısal kablolama ve zayıf akım işinin tamamı tek bir cümleye indirgenebilir: bu, sonradan ucuza düzeltilemeyen tek BT katmanıdır.

Yazılım güncellenir. Sunucu yenilenir. Switch değişir. Ama duvarın içinden geçen kablo, o duvar açılmadan değişmez. Bu yüzden bu işte alınan kararların değeri, kurulum günündeki fiyat farkında değil, sonraki on beş yılda ödenmeyen faturalarda ortaya çıkar.

Pratikte akılda tutulması gereken üç şey var. Birincisi, en pahalı hata keşif hatasıdır: kabinet yeri, mesafeler ve priz sayısı sıva kapanmadan doğru belirlenir. İkincisi, zayıf akımın büyük kısmı artık yapısal kablolamanın içindedir, ama yangın algılama kendi standardıyla dışarıda kalır ve kamera yerleşimi teknik olduğu kadar hukuki bir karardır. Üçüncüsü, iş test raporuyla teslim alınır: ölçülmemiş bir altyapı, çalışıyor görünse bile belgesizdir.

Bu altyapının üzerine kurulacak aktif katman için switch ve router kurulumu, kablosuz tarafı için kurumsal kablosuz ağ tasarımı ve internet çıkışının güvenliği için firewall kurulumu ve yönetimi rehberlerimiz devam niteliğindedir.

Yazan

İlker Pehlivan

BT Danışmanı | Ağ, Sistem ve Güvenlik Yönetimi

İlker Pehlivan, karmaşık BT altyapılarını ölçeklenebilir ve güvenli sistemlere dönüştüren bir ağ ve sistem mühendisidir. Şirketlere özel teknoloji rehberleri burada.
